膨張黒鉛グランドパッキン
インコネル線補強膨張黒鉛パッキン
ステンレス線補強膨張黒鉛パッキン
AAMNo.
- インコネル線補強膨張黒鉛パッキン:5770
- ステンレス線補強膨張黒鉛パッキン:5771
金線補強した膨張黒鉛ヤーンを断面角型に編組したものです。
高温高圧に対応できます。

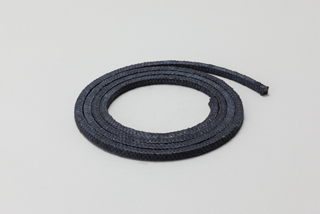

インコネル線補強膨張黒鉛パッキン

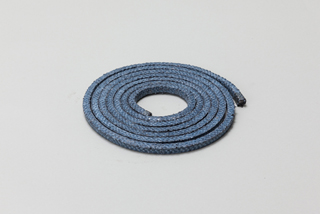

ステンレス線補強膨張黒鉛パッキン
| AAMNo. | 特長 | 使用圧力 [MPa] | 構成材 |
|---|---|---|---|
| 5770 | 高圧用 | ～25.9 | 膨張黒鉛、インコネル線 |
| 5771 | 中圧用 | ～15.5 | 膨張黒鉛、ステンレス線 |
炭素繊維被覆膨張黒鉛パッキン
AAMNo.
- 5776
膨張黒鉛ヤーンを拡繊した炭素繊維で覆い、特殊潤滑剤を含浸させて編組したパッキンです。
インコネル線補強炭素繊維被覆膨張黒鉛パッキン
AAMNo.
- 5785
断面角型に編組した膨張黒鉛ヤーンをインコネル線補強炭素繊維で被覆したパッキンです。
膨張黒鉛テープモールドパッキン
AAMNo.
- 5755T
膨張黒鉛のテープを金型でリング状に成形したパッキンです。
特長・用途
| AAMNo. | 特長 | 用途 |
|---|---|---|
| 5770 5771 |
|
|
| 5776 |
|
|
| 5785 |
|
|
| 5755T |
|
|
寸法
5770・5771
| 寸法 [mm] | 3 | 5 | 6.5 | 8 | 9.5 | 11 | 12.5 | 14.5 | 16 | 17.5 | 19 | 20.5 | 22 | 25.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形状 | 八編 | 格子編 | ||||||||||||
| 包装単位 | 3m巻 | |||||||||||||
5776
| 寸法 [mm] | 6.5 | 8 | 9.5 | 11 | 12.5 | 14.5 | 16 | 17.5 | 19 | 20.5 | 22 | 25.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形状 | 八編 | |||||||||||
| 包装単位 | 3m巻 | |||||||||||
5785
| 寸法 [mm] | 8 | 9.5 | 11 | 12.5 | 14.5 | 16 | 17.5 | 19 | 20.5 | 22 | 25.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 形状 | 八編 | ||||||||||
| 包装単位 | 3m巻 | ||||||||||
5755T
各種リング成型品
適用流体に関する注意
- 膨張黒鉛グランドパッキンは下記流体には使用できませんのでご注意ください。
| 酸化性酸 | 濃硫酸・硝酸・クロム酸・重クロム酸・混酸 など |
|---|---|
| 酸化性塩 | 塩素酸カルシウム･亜塩素酸カルシウム･次亜塩素酸ナトリウム･次亜塩素酸カルシウム など |
| 支燃性ガス | 酸素ガス など |
| ハロゲン化合物 | 臭素・フッ素・ヨウ素・二酸化塩素 など |
その他
- 取扱いに関する注意や安全に関する情報等の詳細は、各製品の安全データシート(SDS)でご確認ください。
